ADV160にドラレコやフォグランプ、USB電源などの電装品を追加していくと必要になるのが、キーONに連動するアクセサリー電源です。
電源を取り出す方法はいくつかありますが、できれば純正ハーネスを切ったり、エレクトロタップで分岐したりするのは避けたいところ。
そこで僕のADV160では、車体に用意されているETC用カプラーからアクセサリー電源を取り出しています。
対応するカプラーを使用すれば、車体側の配線を加工することなくカプラーオンで接続できます。
この記事では、ADV160のETCカプラーの場所と、そこからアクセサリー電源を取り出す方法について紹介します。
ADV160のETCカプラーはどこにある？

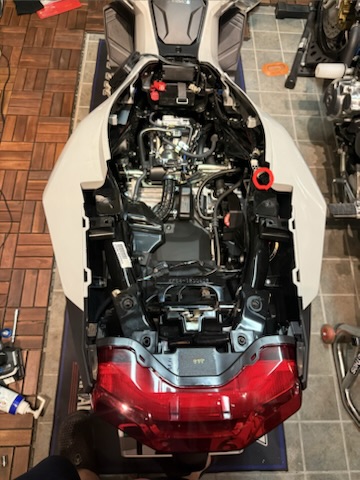

ADV160のETC用カプラーは、メットインボックスを取り外した車体右側にあります。

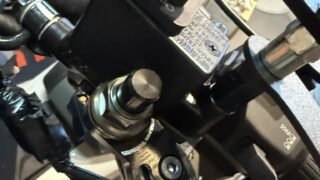

右側フレームに沿って通っているハーネスを見ると、途中から分岐しているカプラーがあります。
写真の赤丸部分が、今回使用するETC用カプラーです。
このカプラーへアクセスするためにはメットインボックスを取り外す必要がありますが、場所さえ分かってしまえば、その後の接続自体はそれほど難しくありません。
ETCカプラーからキー連動のACC電源を取り出せる
このETC用カプラーを利用すると、キーONで通電するACC電源を取り出すことができます。
電装品を追加するときにACC電源を取れる場所を探す必要がなく、純正ハーネスを加工しなくて済むのが大きなメリットです。
僕のADV160でも、このETCカプラーから取り出したACC電源を電装品の電源管理に利用しています。
D-UNITなど電源ユニットのACC信号を取りたい場合にも使いやすい場所です。
大きな電流が流れる電装品を直接つなぐ用途には使わない
ETCカプラーからACC電源を取り出せるからといって、フォグランプなど消費電力の大きな電装品を直接接続する使い方はおすすめしません。
僕の場合は、ETCカプラーから取り出したACC電源をD-UNITの信号線として使用しています。
配線のイメージは以下のようになります。
ETCカプラー
↓
ACC電源
↓
D-UNIT
↓
ドラレコ・フォグランプなどの電装品
ETCカプラー側はキーONを判断するための信号として利用し、実際に各電装品へ供給する電源はD-UNIT側から取る構成です。
この方法なら、複数の電装品を追加するときにも配線を整理しやすくなります。
※D-UNITの取り付けについては、別記事で詳しく紹介予定です。
カプラーオンで使えるACC電源取り出し配線
自分のADV160で使用するため、ETCカプラーへそのまま接続できる電源取り出し配線を作りました。
車体側のETCカプラーへ差し込むことで、純正ハーネスを加工せずにACC電源を取り出せます。
配線を切ったり、エレクトロタップで分岐したりする必要がなく、必要がなくなれば取り外して元の状態に戻せるのもメリットです。

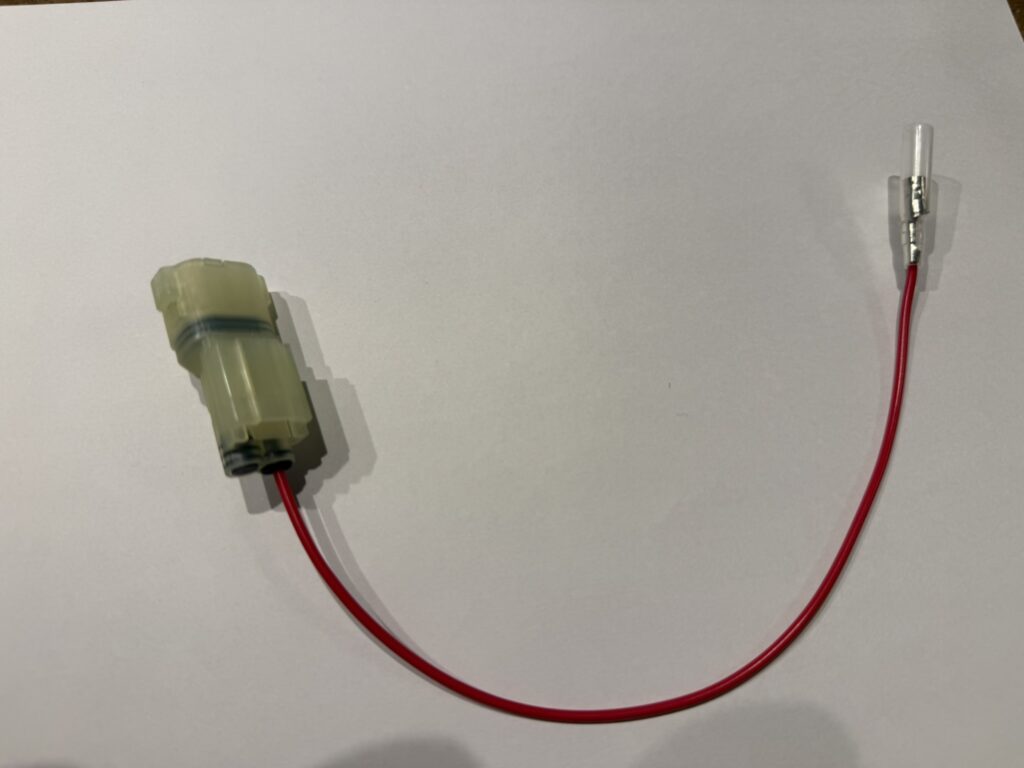

ACC電源のみ取り出すタイプ
こちらは、ACCの＋電源のみを取り出すタイプです。
D-UNITなど、ACC信号だけ必要な機器へ接続する場合はこちらで対応できます。
僕自身も、D-UNITのACC信号を取る用途ではこの方式を使用しています。

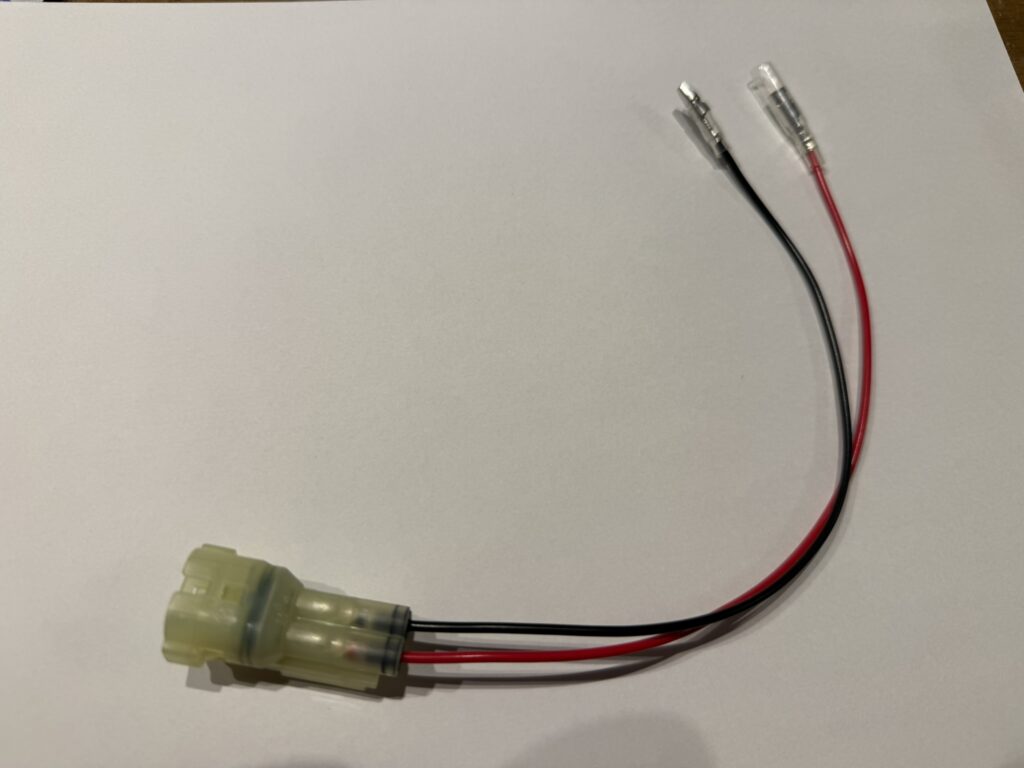

ACC電源とアースを取り出すタイプ
＋側だけでなく、ACC電源とアースの両方を取り出せるタイプも用意しています。
電装品側で＋と－の両方が必要な場合はこちらを使用できます。
用途によって使い分けられるように、現在は2種類を製作しています。
自作が面倒な方向けに完成品を販売しています
もちろん、対応するカプラーや端子、配線を用意して自分で製作することもできます。
ただ、
「どのカプラーを用意すればいいのか分からない」
「端子を圧着する工具を持っていない」
「1本作るためだけに部品を揃えるのは面倒」
という方もいると思います。
そこで、僕が実際にADV160で使用しているものと同じ構成の電源取り出し配線を、メルカリとYahoo!オークションで販売しています。
販売している商品のため、この記事ではカプラー自体の製作工程については省略します。
現在の出品状況については、それぞれの販売ページから確認してください。
メルカリ
Yahoo!オークション
※売り切れなどにより、一時的に商品が表示されていない場合があります。最新の出品状況は各販売ページをご確認ください。
ADV160の電装品追加ではETCカプラーが便利
ADV160へ電装品を追加する場合、ETCカプラーからACC電源を取り出せることを知っておくと、配線の自由度がかなり上がります。
純正ハーネスを切ったり傷つけたりせず、カプラーオンで接続できるのも大きなメリットです。
僕の場合は、
ETCカプラーからACC電源を取り出す
↓
D-UNITへACC信号を入力
↓
D-UNITから各電装品へ電源を分配
という形にしています。
ADV160にはドラレコやフォグランプなど複数の電装品を取り付けているので、それぞれの取り付け方法についても別記事で紹介していきます。
