X4 サドルバッグ 取り付けを行ったので手順と使用感をまとめます。
今回はサドルバッグサポートの取り付けと、実際の固定方法を紹介します。
・サポート使用でショック干渉なし
・固定はフレーム＋グラブバー
・取り付け時間は30分程度
使用パーツ
ヘンリービギンズ(Henly Begins) サイドバッグ サドルバッグ
- バイク用 防水サドルバッグ
- 材質：合皮×1680Dポリエステル
- 容量：18L、最大積載重量：5kg
- サイズ：縦300×横400×幅150mm

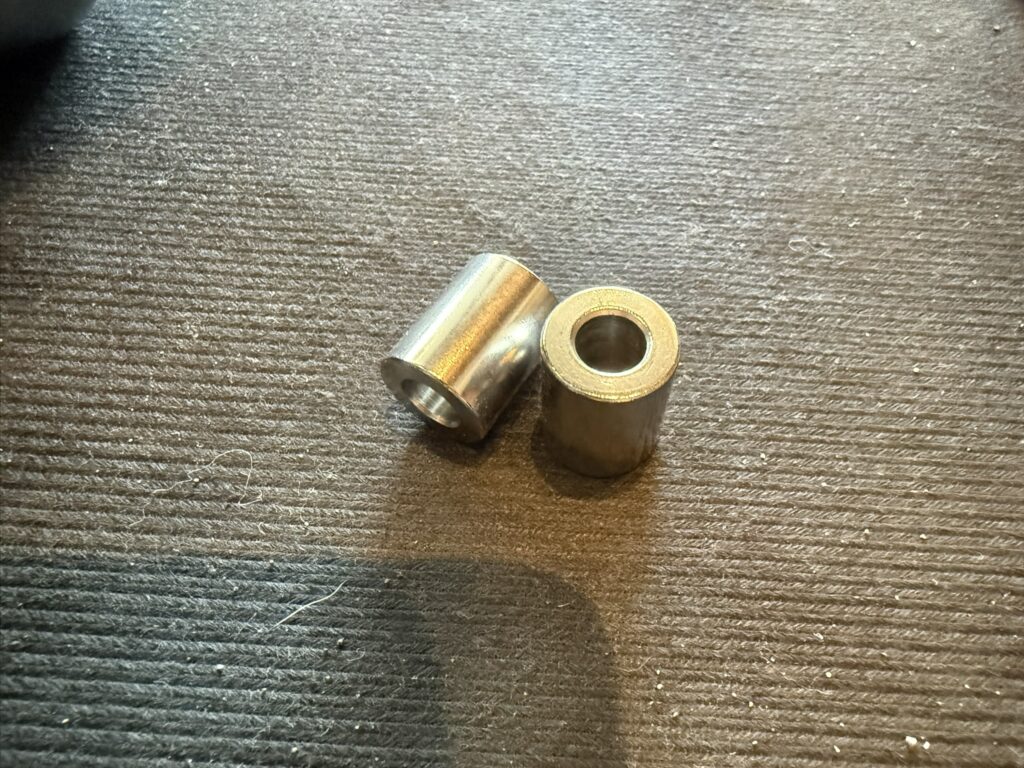

PATIKIL 丸型スペーサー M8ステンレススペーサー 2個セット
8.2mm内径×16mm外径×20mm長 5/16″またはM8ネジ用

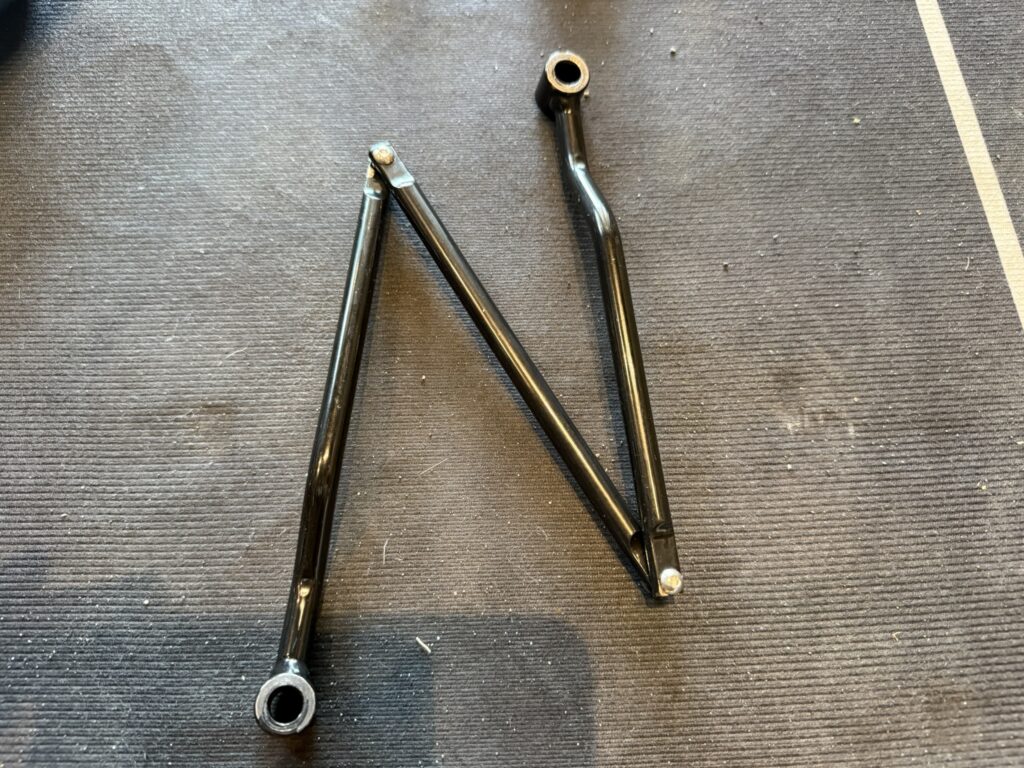

汎用 サイドバッグ サポートバー バッグステー スチール
汎用

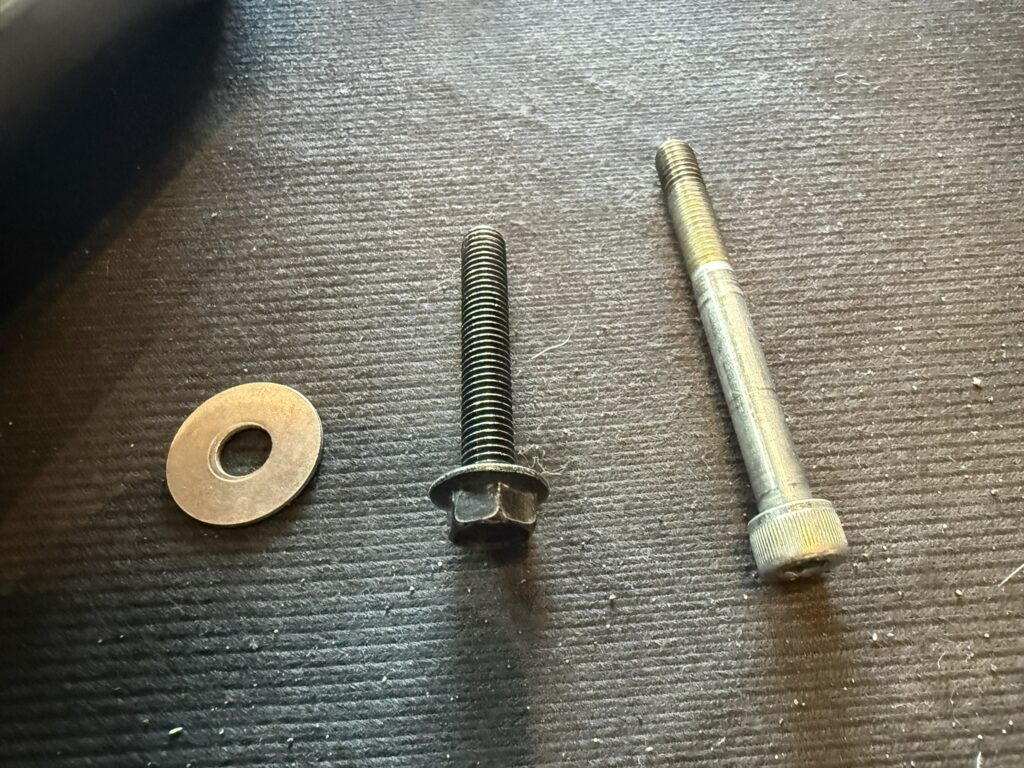

ワッシャーと８Mのボルトが別途必要です。
ワッシャーは２５ｍｍサイズで８Ｍボルトが通るもの
ボルトは1本だけ（黒い方）ネジ部が５３ｍｍ前後。これ以上長いとショック固定用のボルトの方は使えません。
もう１本は適当に６０ｍｍ以上の物を用意します。
X4 サドルバッグ取り付け手順
サポートの取り付け

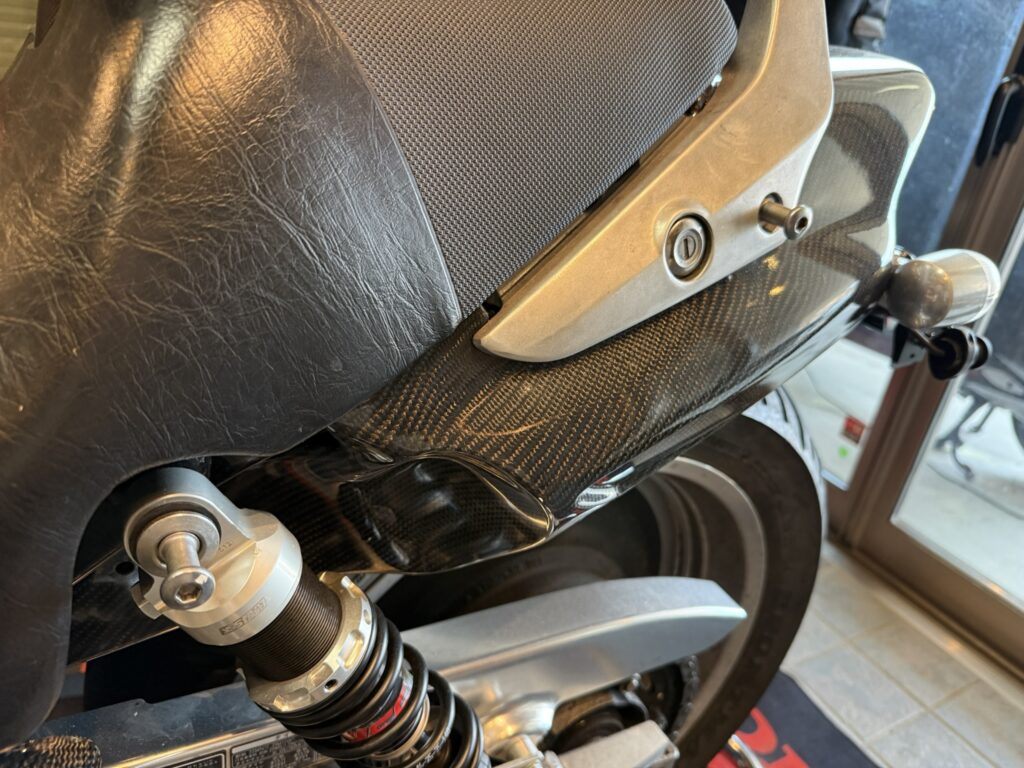

２本の荷かけフックのボルトを外します。

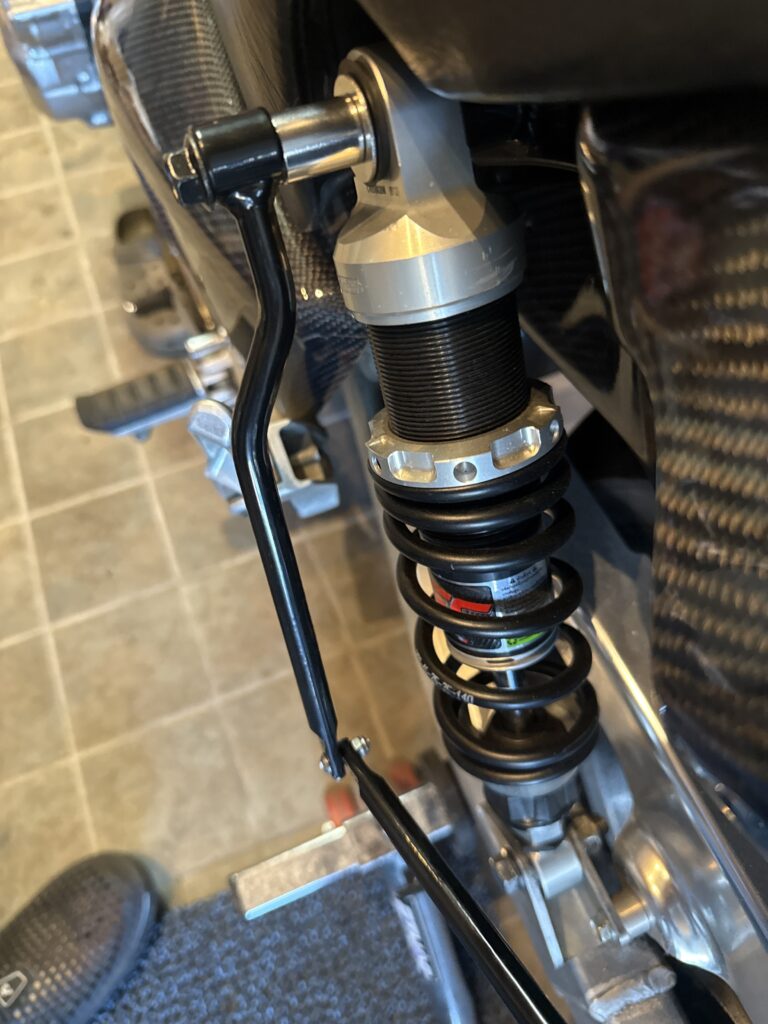

ショック部はワッシャーを入れ、写真のように組みます。
ショック固定用のボルトの話
ショック固定用のボルトはネジを締めこめる長さが最大15mm程度。

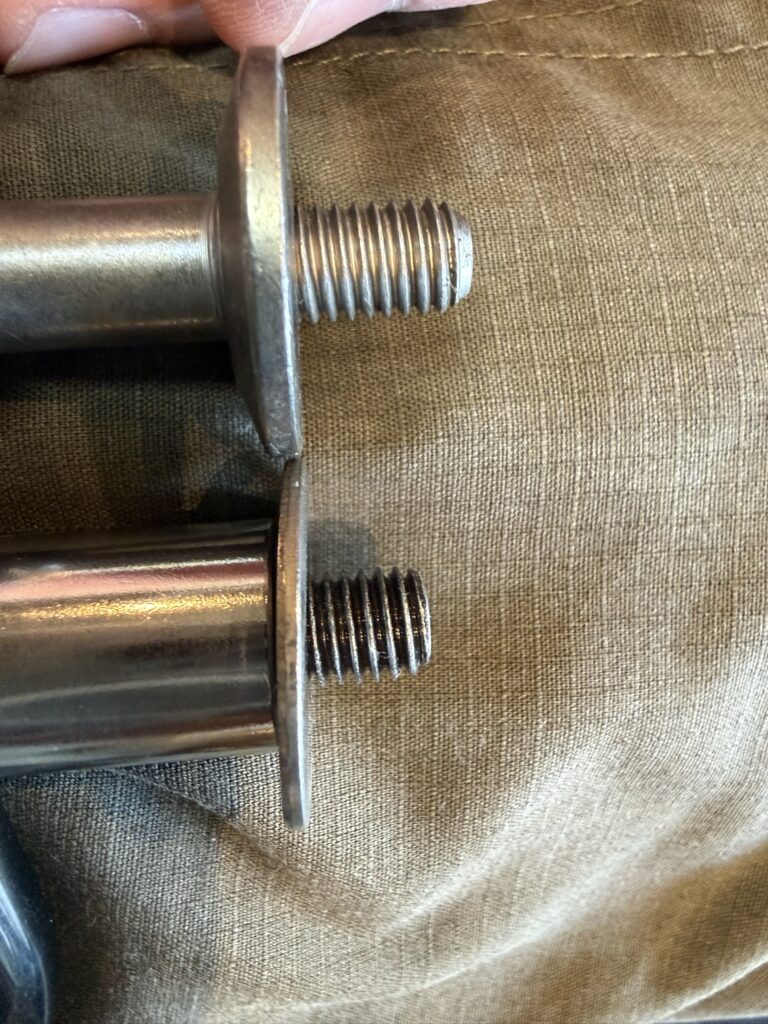

上のネジが純正で今回使用したものが下側。純正がだいたい15mm程度あります。これ以上長いと浮いてしまうのでワッシャーなどで調整が必要です。

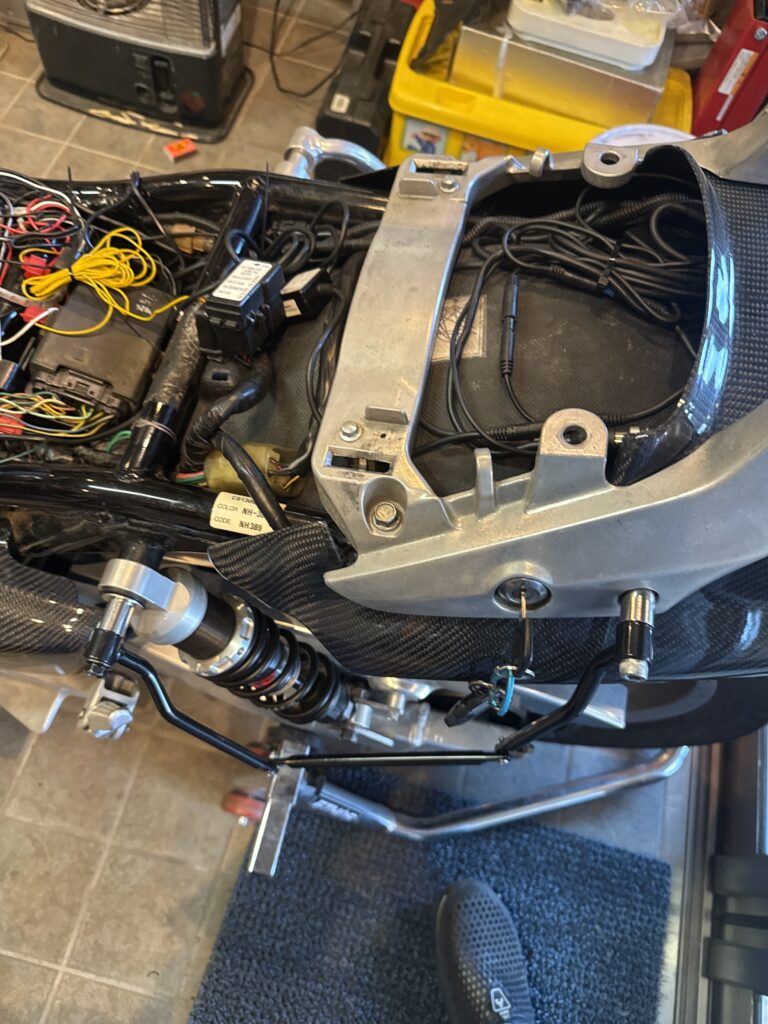

ショックとのクリアランス
サポートとのクリアランスもばっちりです！
バック固定

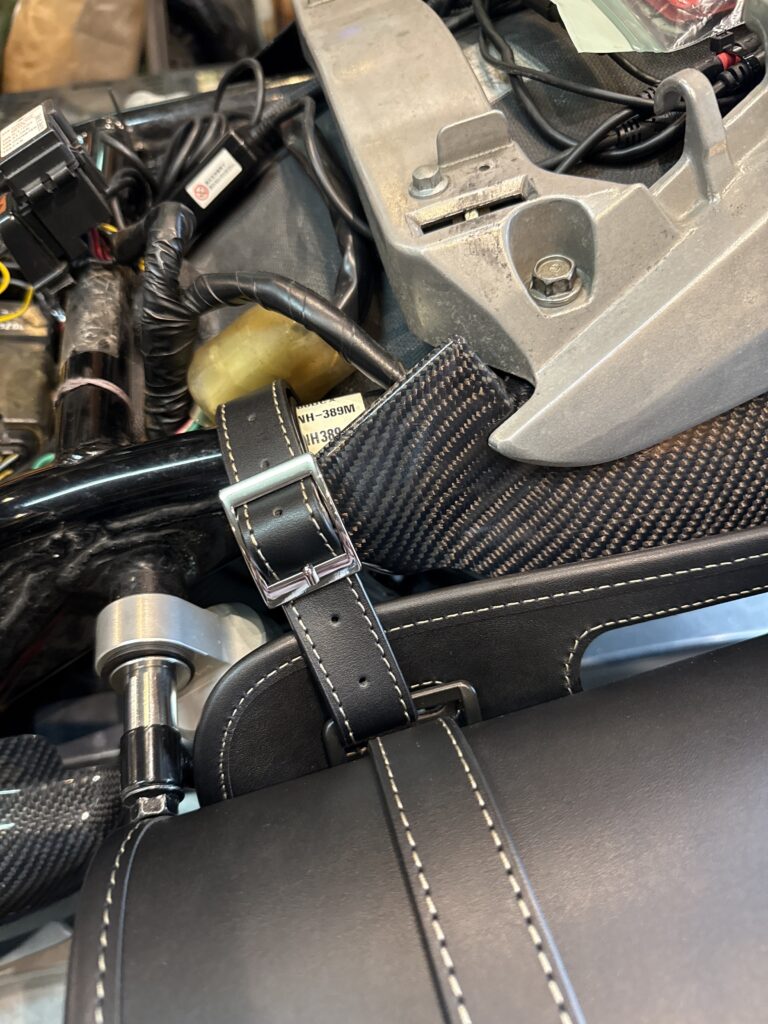

サドルバックの固定ではフロント側はフレームにベルトで固定。

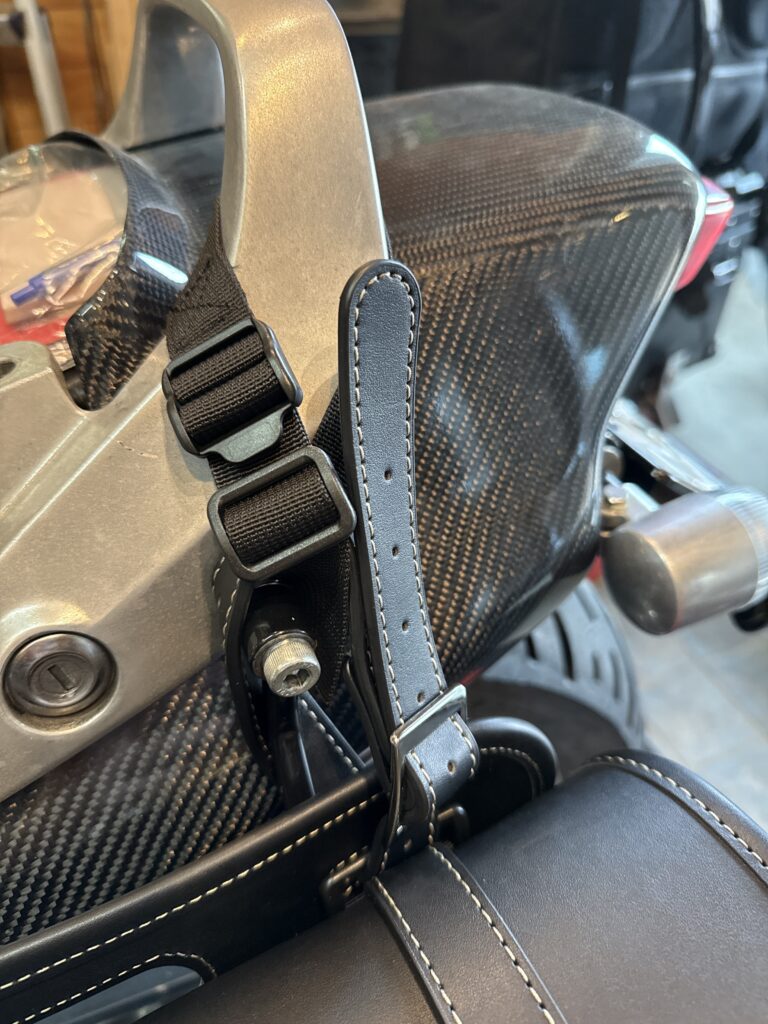

リア側は付属の皮ベルトとナイロンベルトを連結してグラブバーに固定しました。

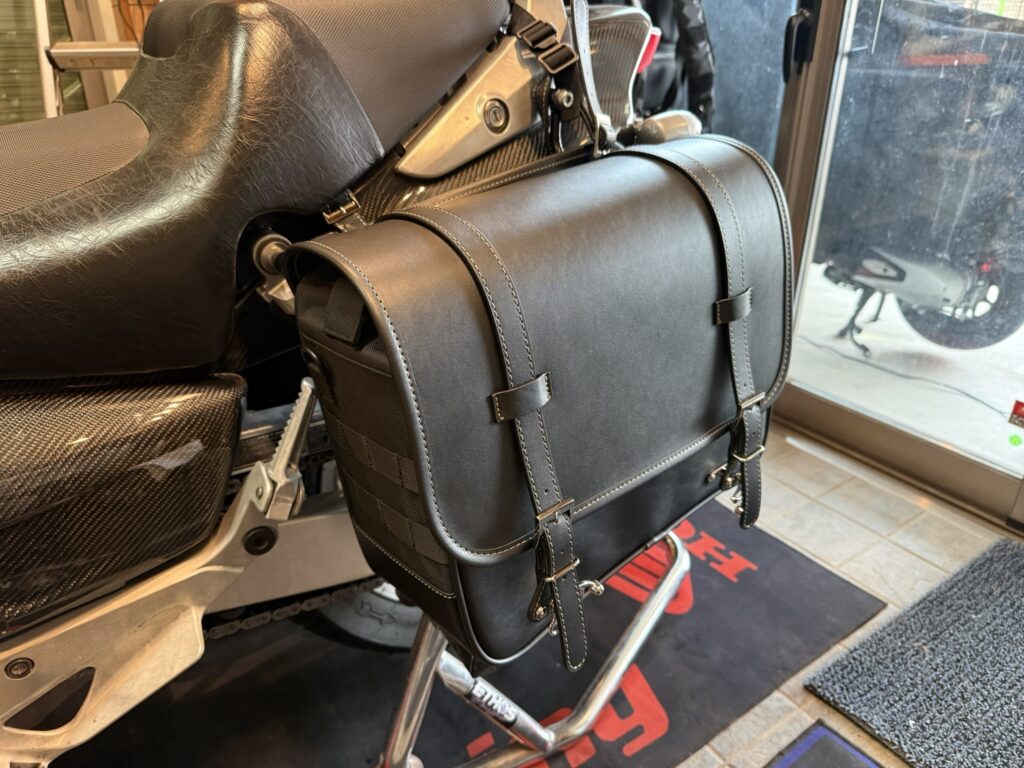

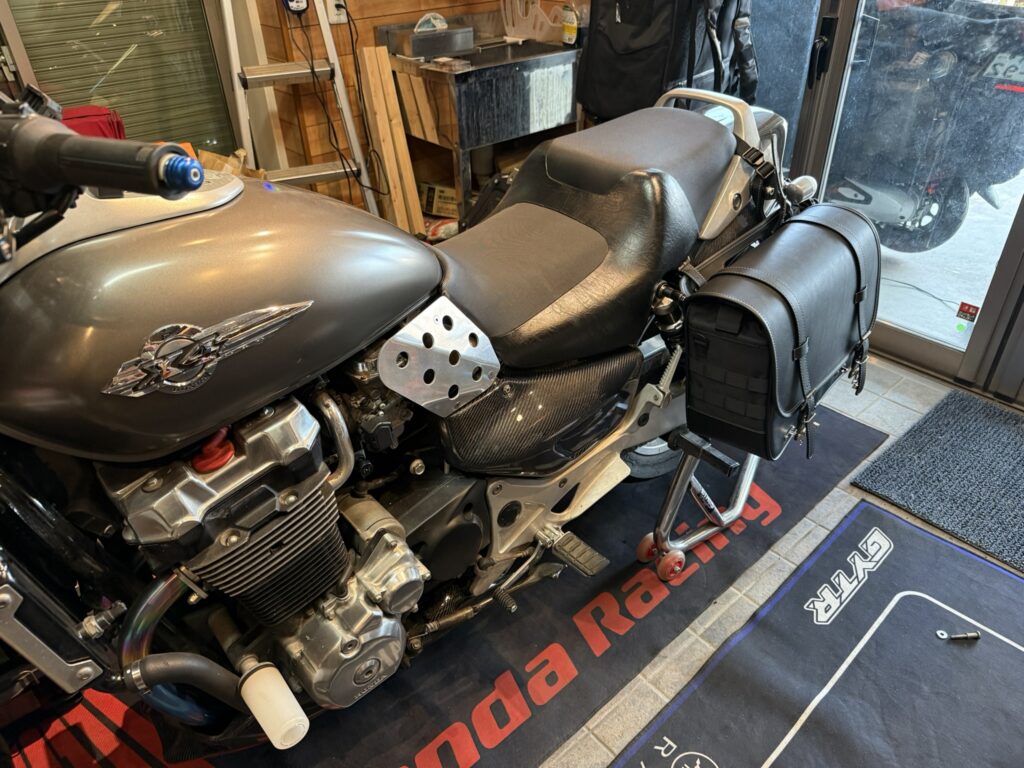

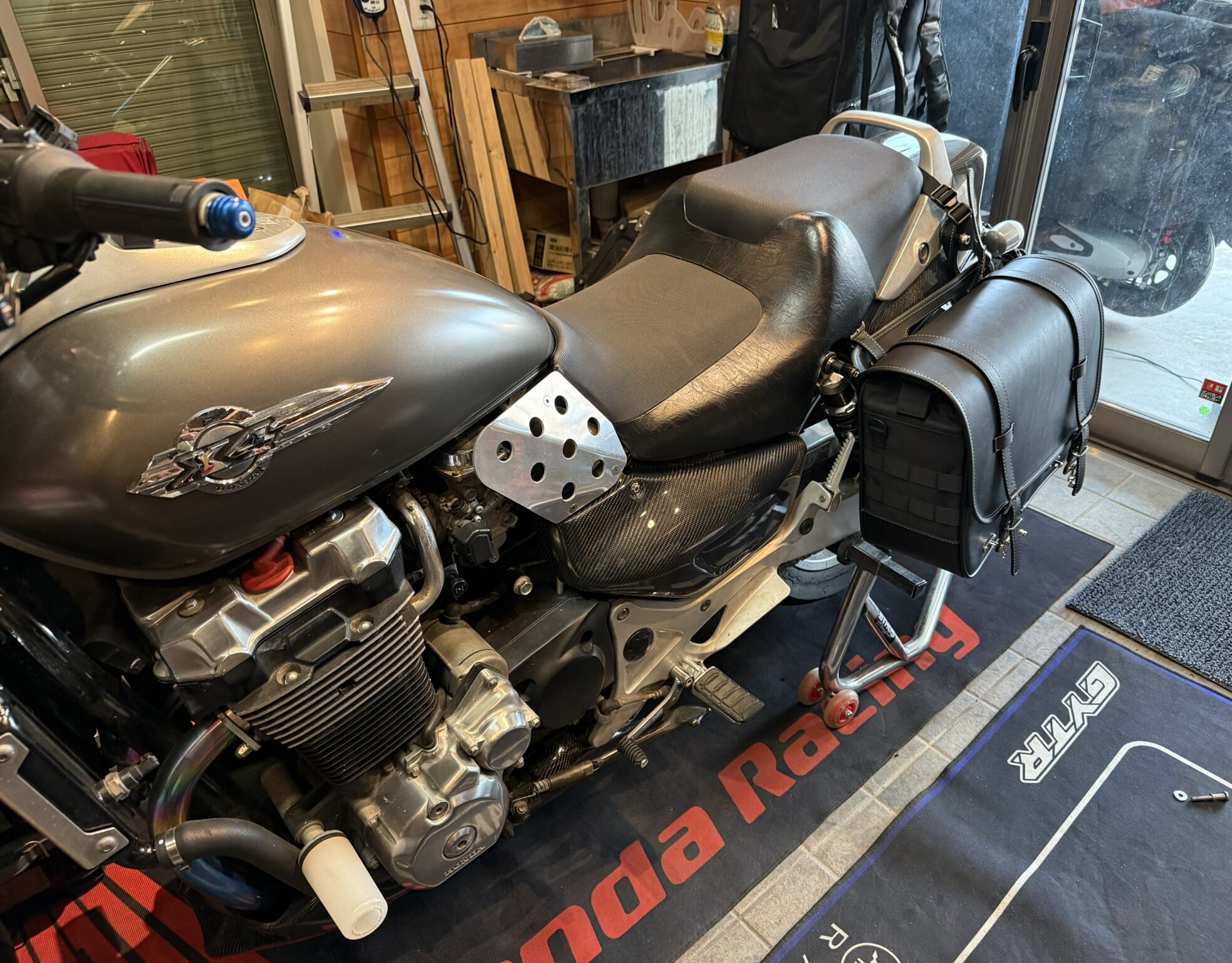

取り付け完成

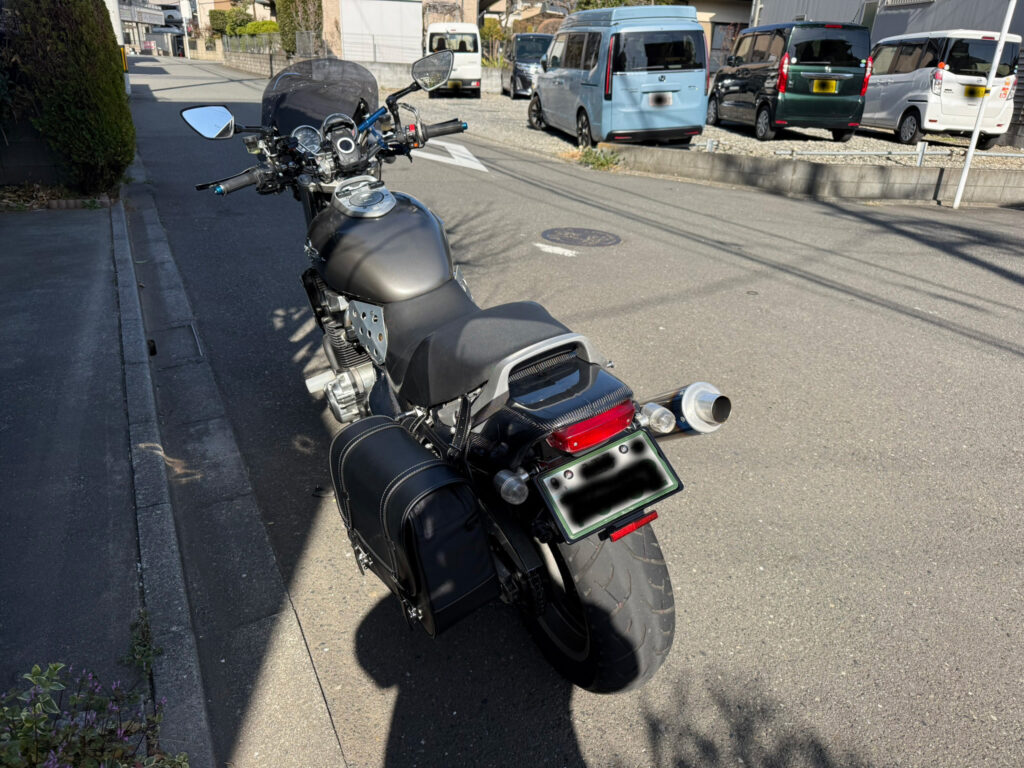

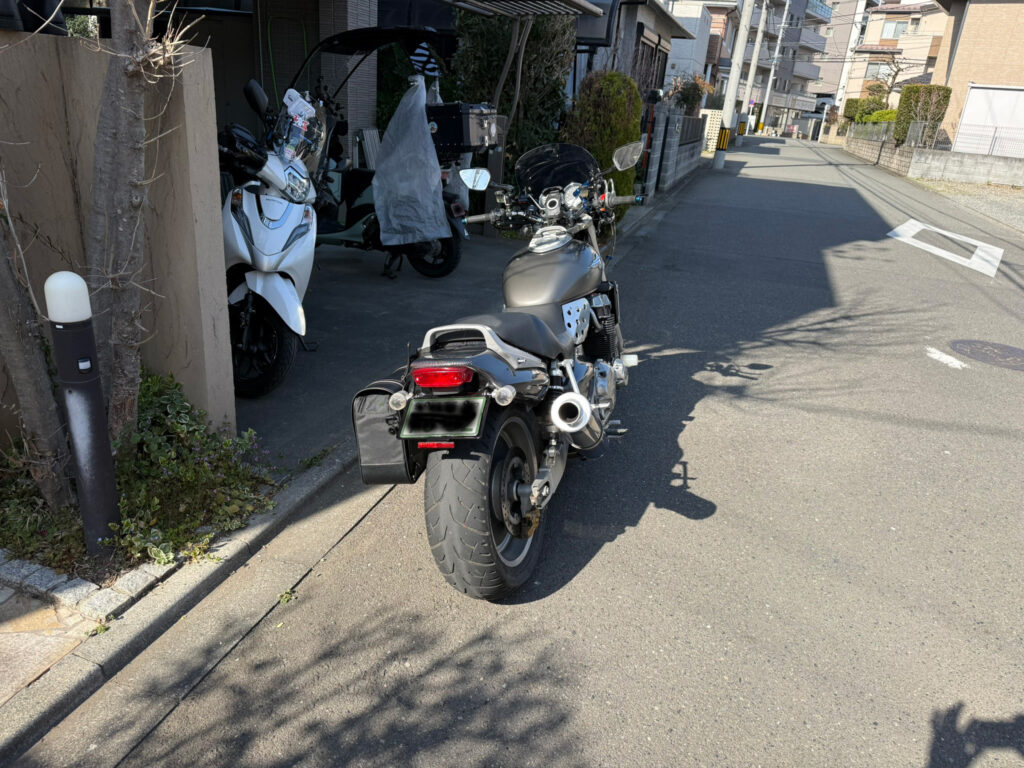

取り付け角度も地面と水平となり丁度いい感じになりました。
まとめ
X4でもサドルバッグは問題なく取り付け可能でした。
サポートを使うことでショックとの干渉もありません。
実際のツーリングでの使い勝手はツーリング記事で紹介予定です。
